GT330和GT310一體化時統設備是根據產品標準化、模塊化、系列化為原則，設計開發的一款具有高可靠性、高環境適應性、可測試性、可維修性的高精度守時授時產品。該產品將輸入參考源、輸出信號設計成標準化的插卡，將內部時鐘源設計成標準模塊，所有插卡具有熱插拔、即插即用功能，以方便客戶進行多種需求自由組合。
設備能同時接收GPS/北斗/外同步（PTP、外秒等）定時信號，具有IRIG-B碼和網絡(luò )授時功能，可為各測控測量設備提供標準時間信號和標準頻率信號，實現各種測量、測控系統提供高精度的時間和頻率信號。GT330時統設備內部軟件全部采用嵌入式軟件設計，代碼自主可控，監控軟件基于國產自主可控麒麟版操作系統，穩定安全可靠，同時支持Windows操作系統；應用靈活、人機界面友好。
作為網絡(luò )時鐘服務器，該產品可配置高精度 GPS/北斗雙模接收模塊，接收衛星信號對內置時鐘源（銣鐘）進行馴服，使其輸出高精度的時間信息及頻標信號，該設備可通過 NTP 協議給各個網絡(luò )設備提供精確的時間校對服務，具有多種校時方式，使用方便。設備具有時鐘保持功能，守時精度高，即使在外部參考丟失很長一段時間內保持一定的精度。
設備功能多樣，使用方便，廣泛應用于軍事通訊、金融、城市交通、鐵路、航空、電力、 廣電及工業控制等領域。
模塊化：采用全模塊化即插即用結構設計，支持板卡熱插拔，配置靈活，維護方便。
信號豐富：內部信號輸出類型豐富，可靈活配置。
定時手段多樣化：具備GPS/北斗、外同步定時手段(如B碼輸入、長波定時等)，并對定時信號的可用性進行自動化判別，保證了設備時間同步的可靠性和安全性。
高頻率準確度：內部選用可馴服銣鐘模塊或高穩晶體振蕩器，采用高級智能馴服算法，銣鐘馴服后頻率準確度優于1×10-12/天。
可靠性高：設備的關鍵部件（電源、定時、頻標、產生）都采取了冗余備份措施，并具有完善的故障診斷功能，設備可以通過故障診斷程序對系統故障進行自動檢測和切換；采用低耦合總線共用設計技術，各輸出模塊之間相互獨立，避免了單點故障出現，某個模塊出現故障不影響其它模塊的正常工作。
易操作性：直觀易用圖形化操作界面，無須特別培訓即可上手操作。
網絡(luò )化：集成網絡(luò )時間服務功能，支持NTP/PTP網絡(luò )時間同步；具有SNMP網管接口，可通過遠程網絡(luò )監控管理，方便系統集成管理。
靈活擴展：采用主機+擴展機箱方式，當用戶需要的時鐘信號較多時，可以靈活地進行級聯擴展，構建時統體系。
功能特點：
有實時鐘，顯示內容為天、時、分、秒；
時區選擇功能；
閏秒預告和調整功能；
可置鐘，加、減秒，手動同步、發特標等操作；
能建立時間超前/滯后，范圍：0～±999999.9μs步進為100ns；可測量外秒與產生器1PPS之間的時差，測量分辨率為100ns；
可設置容差，范圍1μs～99μs；
完善的自檢功能：檢測每路輸入、輸出信號、內時鐘及各模塊工作狀態，檢測與輸入定時信號的時間同步精度，具有全面的狀態指示及告警；
具有網絡(luò )授時功能，支持NTP/PTP協議；
具有網管接口，支持SNMP協議。
技術參數：
1) 輸入信號
GPS定時信號
? 接收頻率：1575 MHz；
? 定時精度：＜100ns；
? 天線饋線50米，物理接口：SMA。
北斗定時信號輸入
? 接收頻率：2492MHz；
? 定時精度：＜100ns；
? 天線饋線50米，物理接口：SMA。
1PPS信號
? 極性：正極性
? 電平：TTL電平
? 脈沖寬度：大于1us
TOD信號
? 接口電平：RS-232
PTP
? 符合IEEE1558-2008；
? 支持最佳主鐘算法；
? 時間同步精度：優于0.2μs（背對背測量）。
同步方式
? 設備具有手動和自動兩種同步方式。
同步源選擇
? 可以對同步源的優先等級進行設置。
2) 頻標模塊
可馴晶體振蕩器
? 鎖定頻率準確度：＜1×10-12/天（鎖定GPS或北斗后，24小時平均）；
? 保持頻率準確度：＜5×10-10（GPS/北斗失鎖24小時后）；
? 老化率：＜5×10-10/天。
可馴銣原子鐘
? 頻率源準確度：＜1×10-12（鎖定GPS或北斗后，24小時平均）。
? 保持頻率準確度：＜1×10-11（GPS/北斗失鎖24小時后）；
? 頻率漂移率：＜3×10-12/日。
3) 輸出信號
10MHz頻標
? 波形：正弦波；
? 路數：4路/模塊；
? 幅度：0.5～1.0Vrms可調；
? 諧波抑制：二次＜-30dB、三次＜-40dB；
? 理接口：SMA。
1PPS信號
? 輸出路數：2路/模塊；
? 輸出電平：HCMOS電平；
? 脈沖寬度：30±5ms；
? 上升、下降沿時間：＜20ns；
? 同步精度：＜200ns；
? 抖動：＜3ns；
? 物理接口：SMA。
IRIG-B(DC)碼
? 輸出路數：4路/模塊；
? 輸出電平：RS422；
? 同步精度：＜100ns(相對于輸出1PPS)；
? 抖動：＜3ns；
? 物理接口：5芯航插。
IRIG-B(AC)碼
? 輸出路數：4路/模塊；
? 輸出幅度：0.5～10Vp-p可調，接600Ω負載；
? 調制比：6:1～2:1；
? 同步精度：＜10us(相對于輸出1PPS)；
? 物理接口：5芯航插。
? B碼輸出路數4路。
NTP網絡(luò )授時模塊
? 接口：10/100M以太網口；
? 協議：NTP/SNTP；
? 授時精度：≤5ms（局域網）。
PTP主鐘/從網絡(luò )授時模塊
? 支持IEEE1588-V2；
? 支持E2E時延測量模式；
? 支持PTP最佳算法；
? 同步間隔：16pkt/s～1pkt/64s
? 時間標簽精度：優于0.1 us
? 網絡(luò )接口：2個，(相互隔離、可獨立可配)，10/100M以太網口，RJ45。
4) 監控功能
? 接口：10/100M以太網口；
? 協議：SNMP；
? 物理接口：RJ45；
? 功能：檢測各模塊工作狀態，能主動報警，報告各種故障狀態。
5) 外形結構
? 時統主機：GT330型（19英寸2U機箱）；GT310型（19英寸1U機箱）
? 擴展機箱：GT330型（19英寸2U機箱）。
6) 環境要求
? 工作溫度：-10～+45℃；
? 儲存溫度：-40～+60℃；
? 相對濕度： 95％（@25℃）；
? 振動沖擊：符合GJB2242-94《時統設備通用規范》3.8.5的規定；
? 電源：交流220V±10%，50±1Hz。

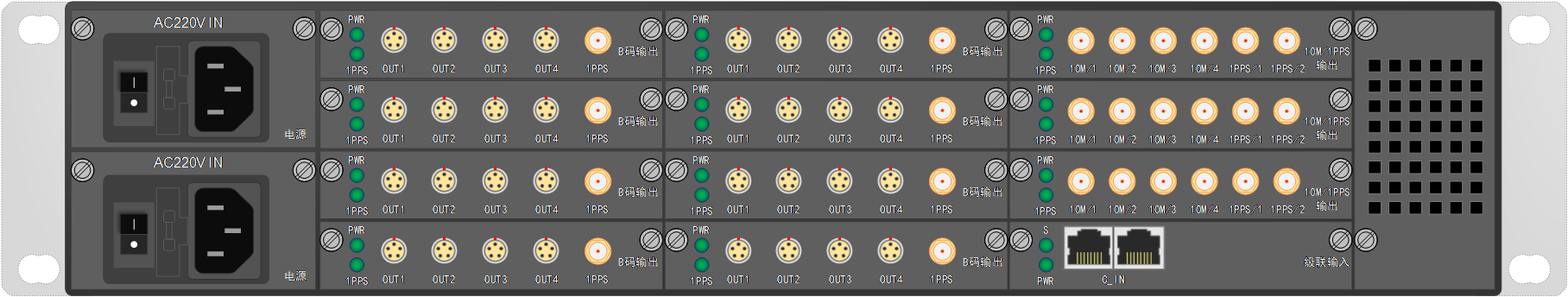

GT330 網絡(luò )時鐘服務器配置IRIG-B碼板卡輸出，每個IRIG-B板卡默認輸出4路B（DC）碼、4路B（AC）碼，數據時間標準符合GJB2991A-2008 B碼時間碼接口規范的要求？梢詾槎鄠IRIG-B終端進行授時。
GT330 網絡(luò )時鐘服務器可以為用戶提供多路的10MHz/5MHz頻標信號和1PPS秒信號，以及時間信息，用戶可以作為自己后級終端設備使用的時間和頻率的基準，而且該設備具備保持功能，即使GPS或者北斗丟星后，也能在很長一段時間內輸出高精度的10MHz/5MHz頻標信號和1PPS秒信號。
GT330 網絡(luò )時鐘服務器通過接收衛星信號，得到標準時間，并通過 NTP 網絡(luò )傳輸協議對終端設備進行授時。在整個系統中，GT330 網絡(luò )時鐘服務器為一級時間服務器對外授時，可設置不同的網段，分別給二級時間服務器以及終端設備進行授時。
GT330 網絡(luò )時鐘服務器通過接收衛星信號，得到標準時間，并通過 PTP 網絡(luò )傳輸協議對網口終端設備進行授時。
