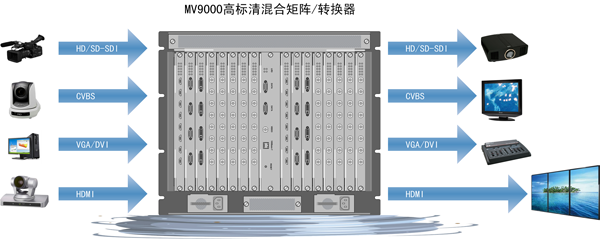

MV9000系列是創(chuàng )新型高標清多格式混合切換矩陣，支持多種視頻信號包括CVBS、VGA、DVI、HDMI、SD-SDI、HD-SDI等，涵蓋了目前視頻和圖形領域所有常見的視頻接口形式，滿足廣大用戶現實應用中多種視頻接口類型、多種分辨率需要混合切換的需求。
MV9000系列矩陣支持任意格式的視頻和圖形輸入，切換至任意格式視頻和圖形輸出，也就是說該設備除一般視頻切換矩陣的功能外，還具備不同視頻接口之間格式變換的功能，如視頻上變換功能（CVBS輸入切換到HD-SDI輸出等）和視頻下變換功能（DVI輸入切換到SD-SDI輸出等）。所以說，MV9000不僅是矩陣切換系統，還是視頻格式轉換系統。
MV9000系列矩陣采用業界先進的上/下變換技術、接口轉換及高速視頻信號內同步技術，系統在切換瞬間無閃爍、無黑屏、無跳動。
MV9000系列矩陣采用模塊化結構設計，3GLVDS標準的后插板高速總線設計，方便靈活，用戶可根據實際需求，選擇不同類型的功能板來實現整機功能。
輸入/輸出信號格式支持HDMI、HD/SD-SDI、VGA、DVI、 CVBS
支持不同視頻格式、不同視頻分辨率無縫轉換
支持視頻格式上/下變換功能，多種格式之間可交叉切換
規模從16×16 ～256×256無阻塞全交叉切換
4:4:4全帶寬采樣；輸入分辨率自動偵測
可對PAL、NTSC、1080i輸入信號降噪，優化視頻質量
系統支持交叉點熱備功能高可靠性
業界先進的接口轉換及內同步技術，信號切換瞬間無跳動、無黑屏
支持系統控制數據掉電自動保護，上電自動恢復功能
模塊化插板式設計，支持各功能板的熱插拔，方便系統的維護和擴容
多臺矩陣可通過3GLVDS-BUS 總線級聯
控制方式采用IP網絡(luò )或RS422總線等方式
良好的抗干擾、防靜電等嚴格電磁兼容設計，系統運行穩定可靠
內置風冷措施系統，環境高適應性
模擬視頻信號（輸入輸出）
接口形式：BNC
信號格式：CVBS/YUV/RGB
阻抗：75Ω
反射損耗：>40dB@4.43MHz
幅值：1Vp-p
信噪比：>75dB(非加權)
SD-SDI信號（輸入輸出）
接口形式：BNC
信號格式：SD-SDI
阻抗：75Ω
反射損耗：>15dB@5~270MHz
電纜均衡：最大300m
幅值：800mVp-p ±10%
上沖/下沖時間：0.4~1.5ns
抖動：≦0.2UI
時鐘恢復：可對輸入信號時鐘再生，保證時鐘的完整性
HD-SDI信號（輸入輸出）
接口形式：BNC
信號格式：HD-SDI
阻抗：75Ω
反射損耗：>15dB@5M~3GHz
電纜均衡：最大150m
幅值：800mVp-p ±10%
上沖/下沖時間：≦10%信號幅度
抖動：≦0.2UI
時鐘恢復： 可對輸入信號時鐘再生，保證時鐘的完整性
VGA信號（輸入輸出）
接口形式：15芯航空插頭
信號格式：VGA
RGB阻抗：75Ω
HV輸入電平：TTL
帶寬：-3dB@300MHz
RGB幅值：700mVp-p
增益：0dB
信噪比：>75dB(非加權)
HDMI信號（輸入輸出）
接口形式：HDMI接口A(yíng)型
信號格式：HDTV高標清信號
最小電平：0.5Vp-p
最大電平：1.0Vp-p
阻抗：100Ω
版本：HDMI1.3
數據傳輸率：3Gbps
DVI信號（輸入輸出）
接口形式：DVI-D母接口
帶寬：6GHz
最小/最大電平：2.9V/3.3V
最大分辯率：1600X1200@60Hz
整機特性
電源：220VAC±15%
最大功耗：500W
高度：9U
寬度：483mm
深度：425mm
控制接口：IP、RS485/422
工作環境：溫度-10?~+55 ℃；相對濕度0~95%無冷凝
